减温减压装置|减温减压器

一、减温减压器简介
      减温减压器是用于在汽轮机启动时,向均压箱提供足够的低温低压蒸汽,用以密封汽轮机的前后汽封,不让空气进入汽轮机,以减少抽真空时间,进而缩短启动时间。
锅炉来的4.90MPa,470℃或3.43MPa,435℃的新蒸汽由蒸气母管经阀门进入减温减压器时,在进口经节流降压再在喷嘴中膨胀,与减温水混合,再一起进扩散器降速,使蒸汽在减温器出口处压力≤0.25MPa,温度160-200℃,送人均压箱,再进入汽轮机前后汽封,满足密封要求。


一、减温减压器用途
         减温减压装置配相应的工业自动化仪表盘即热控柜,可对电站或工业锅炉以及热电厂等处输送来的一次新蒸压力P1、温度t1进行减温减压,使其二次蒸汽压力P2、温度t2达到生产工艺所需要的要求。WY系列减温减压装置及其热控柜广泛用于电站、轻纺、石化等行业。

三、分体式减温减压装置WY(F)型
     该装置主要特点:减压系统和减温系统分开进行。

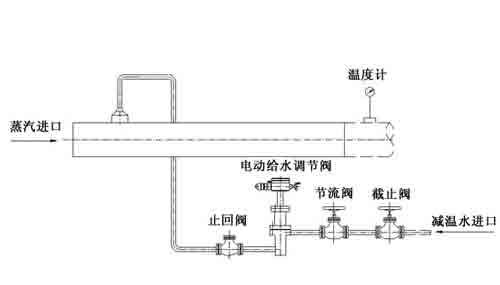

     减压系统:减压阀及节流装置组成;减温系统:文丘里氏混合管、电动给水调节阀、节流阀、止回阀、截止阀组成;安全保护系统:主安全阀、冲量安全阀、弹簧安全阀组成。
      1、采用双座减温阀结构:不平衡力小。调节范围大,动作平衡,无卡阻现象;
       2、温系统采用文丘里氏+笛型喷嘴,无传动部件,雾化稳定可靠,喷嘴拆装方便,便于维修;
       3、减压系统和减温系统分开,主要用于工况恶劣,如高温高压(P1≤10MPa,t1≤540℃),避免减温水冲刷阀体内件,或用于压力较低的过热蒸汽降至饱和蒸汽的工况:如集中供热,P1≤13MPa,t1≤250℃,主要考虑蒸汽流速较低,采用文丘里氏减温,使减温水分零化,达到较好的减温效果。

四、减温减压器主要性能指标

       1、口蒸汽压力
         中温中压:P1≤3.82mpa温度t1≤450℃;
         次高温高压:P1≤5.4MPa温度t1≤485℃;
          高温高压:P1≤10MPa温度t1≤540℃;
       2、出口流量Q
             减温减压装置出口流量Q变化范围10%Q-100%Q,在此范围内调节比较理想。若有特殊要求,可与本公司协商另定;
       3、出口蒸汽压力P2
              出口蒸汽压力P2的调节精度不低于2.5级;
       4、出口蒸汽温度t2
              出口蒸汽温度t2的调节精度不低于2.5级;
       5、噪音
             减温减压置正常运行时,在减温减压阀下游一米,同时距管壁一米处测其噪音,噪音音级不大于 80分贝。
四、减温减压器订货须知:
     订合同时请提供:
        1、蒸汽流量Q、进口蒸汽压力P1温度t1出口蒸汽压力P2温度t2;
        2、减温给水压力Pb、温度tb;
        3、注明控制方式:(仪表盘控制,DCS控制,DCS监视);
        4、控制类别:电动、气动;
      选择气动阀时还必须提供:
        a、形式:气开式或气闭式;
        b、气源压力;
        c、提供电气阀门定位器电信号;
        d、其它附件说明:用户如有特殊要求,应在商定注明或另行签订技术协议。

五、减温减压器供货范围:
         减温减压器分本体与自控系统两大部分,其中本体部分包括电动减温减压阀、蒸汽管道、安全阀、压力表、温度计、止回阀、电动调节阀、节流阀、截止阀、节流装置、过渡管、减温水管、法兰紧固件等;自控部分包括柜体、压力温度显示仪表、压力(温度)调节仪表、压力变送器、伺服放大器、执行机构、热电阻、空开及电气元件有等。

六、减温减压器使用与维护安装
         减温减压器到货后必须妥善保管,切忌受潮锈蚀及异物进入装置内;
         减温减压器弹簧式安全阀在出厂时已整定至规定起跳压力并已铅封,故不需要拆卸可直接进行安装;
         减温减压器冲量式安全阀、减压阀、给水分配阀或调节阀、止回阀、截止阀、节流阀在现场必须拆卸,抹去防锈油,装上填料,压紧填料压盖,必须保证阀内是彻底干净的(30%阀门事故是由于阀内部干净造成的),所有的连接管、压力表弯管、减温器、蒸汽管道内均必须保证干净。如上述阀门用户要求为不拆卸安装,则我公司按不解体组装,阀门到现场后可不解体直接安装;
         减温减压器安装前减温器管道必须保证干净,减温水喷嘴千万不能堵死,该孔径较小,极易被异物堵塞,喷嘴孔若被堵塞造成运行工况不佳,甚至造成超温爆管危及人身及设备安全;
         减温减压器必须检查减压阀,给水分配阀(调节阀)其DKJ执行机构或直径程执行机构与图纸要求的型号是否一致,阀门与角行程执行机构的连接应是使阀门满行程与执行机构曲柄旋转90°。
         减温减压器水压试验时不安装安全阀,法兰口用堵板堵死,堵板的厚度选择应与法兰厚度一致,二者用螺栓连接,水压试验后拆除堵板再装安全阀,堵板由用户自理;
         减温减压器安装现场装配焊接,必须注意连接管道的材质,合金钢焊前必须预热,焊后作退火处理,并进行100%无损探伤;
         温减压器对于给水分配阀(调节阀)及减压阀杠杆上的孔不敷应用时可以另外开孔,以便与执行器机构相匹配,阀门与执行器之间的连杆由用户视现场情况自量。

         各类阀门所配置的电动执行器,调试应严格按照电动执行器生产厂说明

                连云港西子环保设备有限公司这样生产的设备有:除氧器、消音器、汽液两相流疏水器、滤水器、工业滤水器、过滤器、精密激光打孔滤水器、电动二次滤网、除污器、真空滤油机、加药装置、冷油器、减温减压器、凝汽器换管、有害气体回收装置、除氧器排汽收能器等更多电厂辅机节能产品。欢迎来电来函,联系洽谈,公司将及时提供详细的相关资料。
